BXY-250型血压表,台式精密血压表原理图

BXY-250型台式精密血压表工作原理:仪表是基于弹性敏感元件在被测介质压力作用下的弹性变形所产生的末端位移来进行压力测量的。当被测介质通过接口部件进入弹性敏感元件(弹簧管)内腔后,在介质压力的作用下,弹性敏感元件的末端会产生相应的位移。位移会通过杆机构、齿轮传动放大机构转换为对应的转角位移,与转角位移同步的仪表指针就会在度盘上指示出被测介质的压力值。参见(图)BXY-250型台式精密血压表原理图。

台式精密血压表

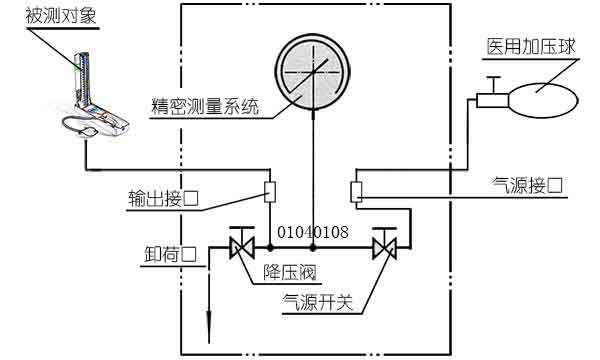

台式精密血压表原理图
