YS1000型活塞式压力计参数

logo1logo2logo3

活塞式压力计参数(表六)

YS-1000型活塞式压力计的基本参数包括:精度等级、测量范围、活塞有效面积、活塞底盘及其连接件和专用砝码质量、接口型式等参数。本页向您提供YS-1000型活塞式压力计的基本配置参数和依照您的实际需要可以自行选型配置参数。

活塞式压力计

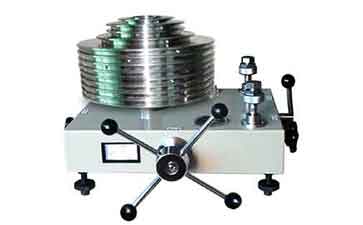

活塞式压力计产品照

YS-1000型活塞压力计基本参数

规格型号
YS-1000活塞式压力计-主系列型号
精度等级
0.05级: 0.02级
测量范围
2~100MPa
活塞面积
公称面积 0.05平方厘米
活塞及其
连接件
公称质量1kg(含底盘及其连接件)
产生压力2MPa
工作介质
癸二酸二(2-乙基己基)酯20℃时
运动黏度20~25mm2/s厘沲
酸值不大于0.05毫克 KOH/克
标配接口
M20×1.5
YS-1000 Piston pressure gauge specifications include: accuracy class, range, piston area, piston chassis and connectors, special weights, interface thread and so on. This page provides you with YS-1000's basic configuration parameters and select the configuration parameters.

(表六)YS-1000型活塞式压力计详细参数表

项目
参数
备注
规格型号
YS-1000

测量范围
2~100MPa
最小间隔值1MPa
精度等级
0.05级【二等】
0.02级【一等】

公称面积
0.05平方厘米
0.05平方厘米
活塞系统的公称面积
活塞
及其
连接件
公称质量(kg) 产生压力(MPa)
1
1

2
2
测量下限值
活塞、活塞筒材料
合金钢或碳化钨
碳化钨
【可选】
活塞工作位置指示
标高指示板或专用指针式物位仪表
专用指针式物位仪表
【可选】
压力发生系统
手摇泵或柱塞式预压泵加调压器
柱塞式预压泵加螺旋式调压器
【可选】
标配砝码
质量
与作用
公称质量(kg) 产生压力(MPa) 标配数量(块) 砝码材料
0.5
1
2
5
0.5
1
2
5
可订制非标
1
2
4
10
1
2
4
10

1
2
1
9
1
2
1
9
可增订数量
常规或无磁
无磁材料
【可选】
工 作 介 质
变压器油或变压器油与煤油的混合油20℃时运动黏度 9~12mm2/s,酸值不大于0.05毫克 KOH/克
可代购工作介质
接口连接型式
螺纹连接
其它连接型式可协议
标配接口螺纹
M20×1.5
其它连接螺纹须协议
接口连接方式
普通型或快速接头
手旋式快速接头
【可选】
标配接口数量
2
可增加,须协议
电源
若选配专用指针式物位仪表需 ~220V50Hz
~220V 50Hz

总重量
≈85kg
≈85kg
