浮球式压力计安置

浮球式压力计应安置在温度尽可能接近于20℃,湿度为10~75%,周围空气流动不大,不含有腐蚀性介质和没有任何震动源的环境中,安置浮球式压力计的工作台应稳固且便于操作。

浮球式压力计

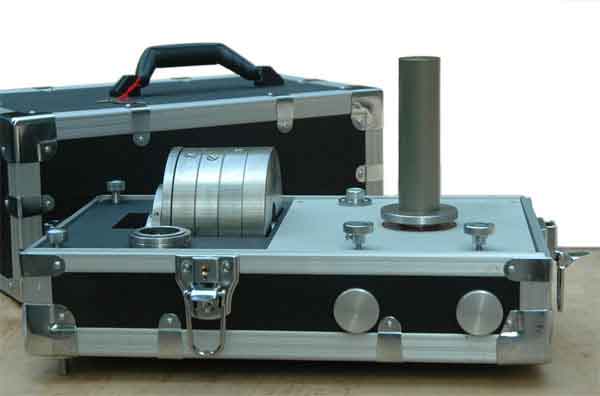

浮球式压力计产品照片

浮球式压力计连接

浮球式压力计须用压力计附带的连接管与气源和被测仪表连接,连接时须将接头上的滚花螺母旋紧,以防接头在工作中脱出或产生泄漏。浮球式压力计对其压力源有洁净、干燥、无油的要求。如管道压缩空气无法达到净化要求,建议使用瓶装氮气或将管道压缩空气通过气体净化装置连接到浮球式压力计。

浮球式压力计操作

浮球式压力计的操作时应先调整好气源压力,然后打开气源阀和输出阀并将砝码架套在浮球上。待浮球浮起后,压力计即输出一个砝码架上所标志的(0.001MPa或MPa或0.005MPa)压力值。逐一按被测仪表的要求在砝码架上增、减所需压力值的砝码,当浮球再次浮起后,压力计即能输出所需校验用压力。
浮球式压力计操作须注意:
(1)增、减砝码时一次不宜太多;
(2)不必旋转浮球式压力计的砝码,过多的旋转会影响仪器的精确度;
(3)检测进程完结后应去除砝码、关闭浮球式压力计气源阀,然后再取下被校仪表。不能在加压状态下撤除被测仪表,以免冲击浮球;
(4)浮球式压力计的输出压力值为所加砝码及砝码架上标明的压力数值之和,输出压力值的误差不超过该值的±0.05%。当输出压力值小于压力计上限值的10%时,误差不超过上限值10%的±0.05%。

关于浮式球压力计的洁净度

浮球式压力计在使用前应检查浮球和喷嘴的洁净度,其洁净度过低将会影响压力计的输出精度。浮球和喷嘴应经常用氟利昂或酒精进行清洗,并用洁净的软质丝绸擦干。清洗时,可用手将喷嘴从压力计上轻轻拔下,拔下时切忌将浮球碰掉落地。安装喷嘴时应注意喷嘴外筒的标志,必须正向安装。装卸时可轻轻转动喷嘴,以克服O形密封圈的摩擦;浮球压力计使用前可按下述办法作一次洁净度检验:打开气源阀,关闭输出阀,在浮球上放上一定数量的砝码,当浮球浮起后,清洁的浮球和喷嘴则能灵活转动。在轻轻转动砝码后,应能保持较长的持续旋转时间。

浮球式压力计的泄漏检查

浮球式压力计的输出连接管路或被校仪表的泄漏则将影响校验精度。检漏可按下述方法进行:打开输出阀,在压力计的砝码架上添加砝码,使被校仪表指示的压力达到规定值上。然后关闭输出阀。如果被校仪表的指示一直能保持不动,则可以认为浮球压力计和被测仪表之间无泄漏。

浮球式压力计的重力加速度影响与修正

一般情况下,浮球压力计出厂时其砝码均按标准重力加速度(g=9.80665m/s2)制造。当浮球压力计使用地点的重力加速度与标准重力加速度不同时,可以用下面的公式计算出浮球压力计输出压力的实际值:

重力加速度修正

式中: p ── 使用地输出压力的实际值(MPa)
g ── 使用地点重力加速度(m/s2
9.80665 ── 标准重力加速度(m/s2
p ── 所加砝码及砝码架上标明的压力数值之和(MPa)

也可以通过修正浮球式压力计砝码的质量来达到使用点的输出压力与砝码上标明的压力值一致。其计算公式如下:

浮球式压力计砝码

式中: m′── 修正后的专用砝码质量(kg)
A ── 浮球的有效面积(m2
ρb── 空气密度(12×10-4g/cm3
ρc ── 砝码的材料(7.85g/cm3
P ── 测量的压力值(Pa)

浮球式压力计的环境温度影响与修正

浮球式压力计可以在15~30℃的环境中正常工作。当使用环境温度偏离标准温度20±2℃时应对浮式球压力计的输出值进行环境温度影响修正。最大相对误差可按下式计算:

浮球式压力计环境温度影响与修正

式中:△ ── 压力计受环境温度影响可能产生的最大相对误差
0.05% ── 压力计在20℃时的允许相对误差
1.7×10-5 ── 温度系数(1/℃)
t ── 使用地环境温度(℃)

浮球式压力计的其它注意事项

浮球式压力计所用的气源温度应尽量接近使用地的环境温度,否则会影响浮球的有效面积,致使压力计的精度产生变化;被测的仪表与浮球式压力计应放置在同一水平上。若其放置的高度相差较大,则应考虑连接管内气体重力对被测仪表的影响;压力计的浮球、喷嘴、砝码和砝码架必须按仪器同一出厂编号配套使用,不得互换。使用时不允许有汞或任何液体进入压力计内。如浮球压力计必须与带液体的仪表连接使用时,应加装专用隔离装置;压力计上的浮球、喷嘴、砝码等零件均为不锈钢材料制造,不得加涂任何防锈油脂。

浮球式压力计的维护

浮球式压力计必须定期进行检定,其周期一般为一年。经长期使用的压力计,除了应经常清洗浮球和喷嘴外,还必须对输出管路定期进行清洗和吹洗。清洗液一般可用氟利昂或无水酒精。清洗输出节流管时,应在取下喷嘴和浮球后,用螺丝刀将喷嘴座正中的输出节流管拧下,先用导线进行疏通,再经清洗和吹干后装好。吹洗输出管路时应将压力计接上气源,并将输出端放空,打开气源阀和输出阀,取下砝码架,用手指向下压迫浮球,使压力计有足够的输出压力,以吹洗输出管路。然后再清洗浮球、喷嘴和喷嘴座。在喷嘴座上装有一个O形密封圈,以保证喷嘴下端的密封,经长期使用影响密封时应及时更换,更换时应先将密封圈用不起毛的软布擦净,然后放入喷嘴的凹槽内。浮球式压力计在出厂前已经过调整和有关部门检定,用户在使用中如出现故障切勿自行拆卸修理。浮球式压力计由制造厂负责检修。

浮球式压力计的随机附件

浮球式压力计出厂时的附件:连接管组件 2 根; 备件:O形密封圈 1个。
