Precision Pressure Gauge Structural Principle

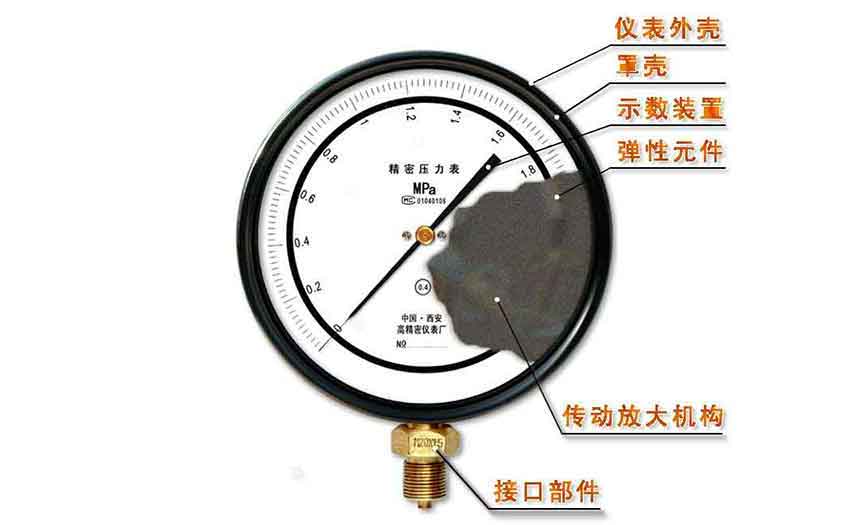

精密压力表结构剖视

精密压力表结构

Precision Pressure Gauge Structure

在压力量值传递及其精密测量领域中,最常用到的仪器仪表无疑应为精密压力表。因其结构简单、指示直观、示值连续、性能稳定而得到了广泛的应用。

目前,国内各生产厂家的精密压力表结构大同小异,主要由接口支撑部件、测量机构、传动放大机构和示数装置组成。

仪表的接口支撑部件(见上图)包括带有连接螺纹的弹簧体部件、仪表外壳和罩壳;测量机构是由单圈或多圈弹簧管构成,是精密压力表的核心部件;传动放大机构由齿轮传动机构和杆机构组成,是精密压力表的关键部件,传动放大机构是用于将弹簧管自由端的位移进行转换放大;示数装置则由仪表度盘和刀形指针组成,刀形指针配以镜面度盘可减小示数误差,提高读数精度。度盘上的镜面环又有金属镜面和涤纶铂膜镜面之分,金属镜面具有较高的镜面效果且寿命长、无形变,应用较多。仪表度盘上的分度刻线在目前各厂家生产的精密压力表结构中有四种型式共存:一是借助专用工具手工绘制刻线,其精度和效果可想而知;二是借助专用刻线机分域刻制度盘刻线,实现了同域均匀分度,具有较好的线性;三是可更改型印制刻线度盘,其材质允许对已印制好的刻线进行少量重绘,确保了精度却降低了印制刻线的全量程的线性度;最后是均匀分度印制刻线度盘,其材质不允许对印制刻线进行任何改动,具有良好的全量程线性、刻线清晰、均匀易于维修。应用这种度盘的精密压力表制造工艺要求相对较高,同时要求其弹性元件要具有较好的线性度且对传动放大机构有较高要求。

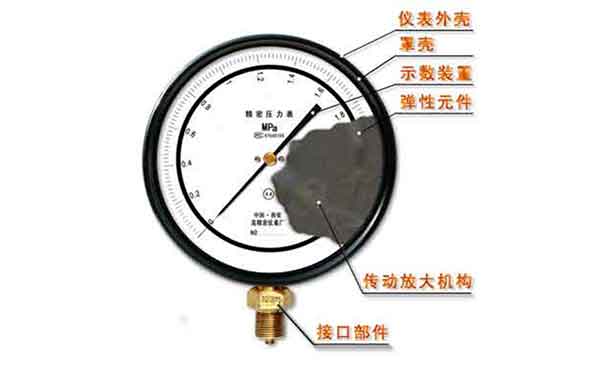

精密压力表原理

精密压力表原理

Precision Pressure Gauge Structural Principle

精密压力表是一种以弹簧管为测量元件的高精度压力测量仪表,主要用来校验工业用普通压力表,也可用于在线测量工作介质的压力。

精密压力表的工作原理是:当被测介质通过接口部件进入弹性敏感元件(弹簧管)内腔时,弹性敏感元件在被测介质压力的作用下其自由端端会产生相应的位移,位移则通过齿轮传动放大机构和杆机构转换为对应的转角位移,与转角位移同步的仪表指针就会在示数装置的度盘刻线上指示出被测介质的压力。当精密压力表与压力校验仪器成组后,则可构成精密压力表标准装置或压力校验装置,操作人员通过将被测对象与精密压力表示值逐一进行比对的方式实现压力量值的传递或对被测对象的压力校验。
